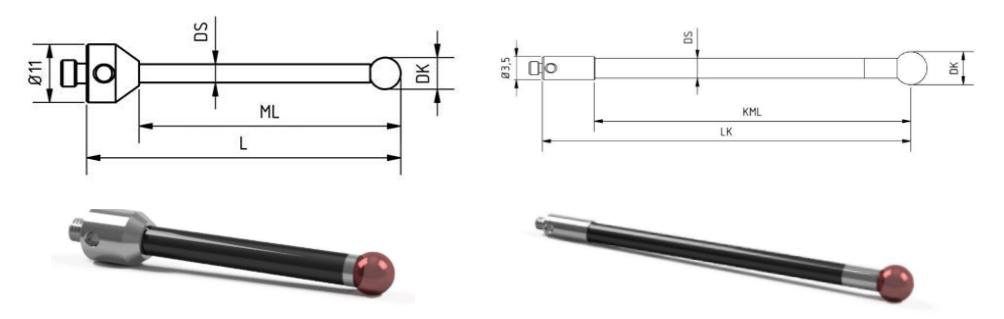

タイプ１

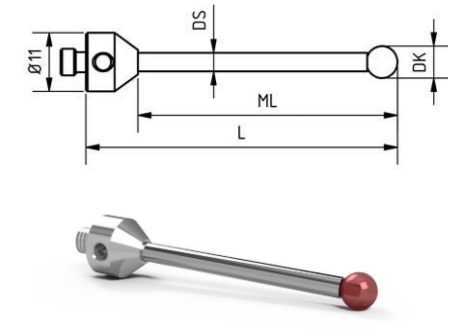

タイプ2

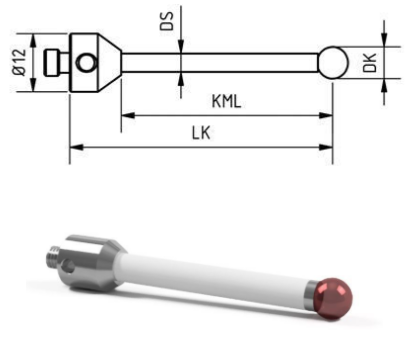

タイプ3/タイプ4

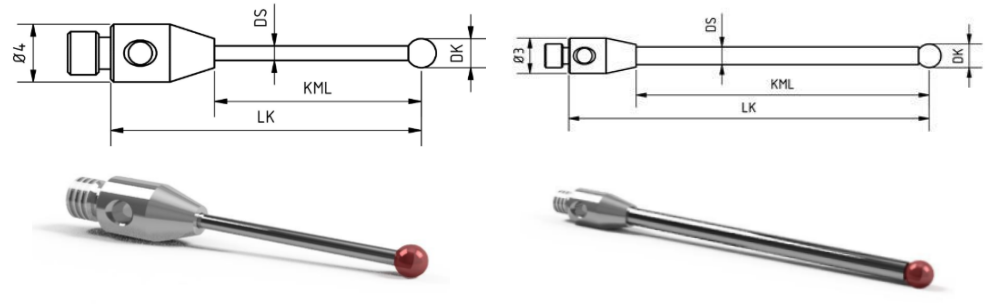

タイプ5

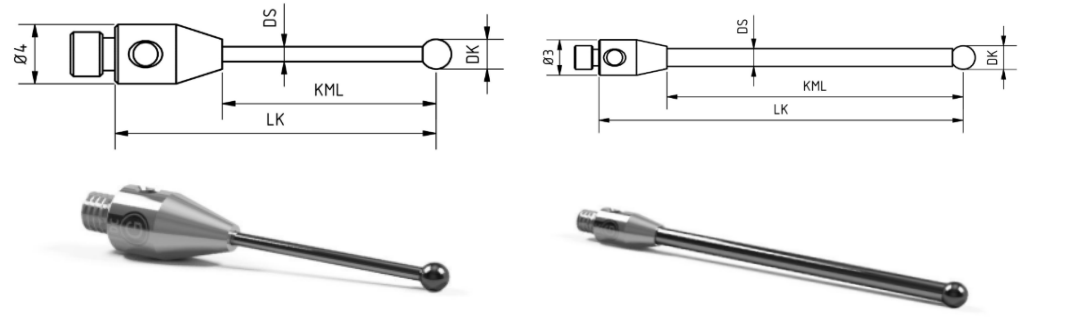

タイプ6
タイプ7

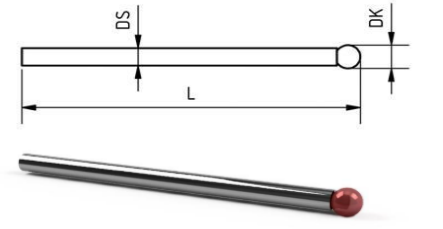

ネジ山なし
最も一般的に使用されているスタイラスタイプで、ほとんどすべての用途に適しています。
本製品は、ドイツの三次元測定機（CMM）用測定子（スタイラス）および測定アクセサリの専門メーカーである GOEKELER Messtechnik GmbH が開発・製造した高品質な製品です。GOEKELER Messtechnik GmbHは、世界中の多数の大手測定機メーカーおよびエンドユーザーへの豊富な納入実績を有し、高い品質と信頼性で評価されています。
ND精工株式会社は、GOEKELER Messtechnik GmbHの日本正規総代理店として、製品の販売、技術サポート、およびアフターサービスを提供しております。
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | DS(mm) | DK素材 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|
| 1 | M5-∅11 | ATG-5075-OC | 5 | ルビー | 75 | 65 | 3.5 | カーボン | 5 |
| 1 | M5-∅11 | ATG-5050-OC | 5 | ルビー | 50 | 40 | 3.5 | カーボン | 4 |
| 1 | M5-∅11 | ATG-4064-OC | 4 | ルビー | 64 | 54 | 2 | カーボン | 4 |
| 1 | M5-∅11 | ATC-3025-OC | 3 | ルビー | 25 | 15 | 2 | カーボン | 4 |
| 1 | M2-∅3.5 | TM2-8050-OC | 8 | ルビー | 50 | 42 | 3 | カーボン | 1.2 |
| 1 | M2-∅3.5 | TM2-6030-OC | 6 | ルビー | 30 | 22 | 3 | カーボン | 1 |
| 1 | M2-∅3.5 | TM2-6050-OC | 6 | ルビー | 50 | 42 | 3 | カーボン | 1 |
| 1 | M2-∅3.5 | TM2-5050-OC | 5 | ルビー | 50 | 42 | 3 | カーボン | 0.9 |
| 1 | M2-∅3.5 | TM2-5030-OC | 5 | ルビー | 30 | 22 | 3 | カーボン | 0.9 |
| 1 | M2-∅3.5 | TM2-4050-OC | 4 | ルビー | 50 | 42 | 3 | カーボン | 0.9 |
| 1 | M2-∅3.5 | TM2-3040-OC | 3 | ルビー | 40 | 34 | 2 | カーボン | 0.9 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | DS(mm) | DK素材 | 重量（g） |
| 2 | M5-∅11 | ATG-80100-DS6 | 8 | ルビー | 100 | 87 | 6 | 超硬合金 | 41 |
| 2 | M5-∅11 | ATG-8063-REF | 8 | ルビー | 63.5 | 50.5 | 6 | 超硬合金 | 23 |
| 2 | M5-∅11 | ATG-5050-DS3.5 | 5 | ルビー | 50 | 40 | 3.5 | 超硬合金 | 11 |
| 2 | M5-∅11 | ATG-2033 | 2 | ルビー | 33.5 | 23.5 | 1.5 | 超硬合金 | 5.8 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | DS(mm) | DK素材 | 重量（g） |
| 3 | M5-∅12 | ATL-8090 | 8 | ルビー | 90 | 87 | 6 | 超硬合金 | 29.5 |
| 3 | M5-∅12 | ATL-80176 | 8 | ルビー | 176 | 162 | 6 | 超硬合金 | 62.7 |
| 3 | M5-∅12 | ATL-80125 | 8 | ルビー | 125 | 111 | 6 | 超硬合金 | 42.3 |
| 3 | M5-∅12 | ATL-4080 | 4 | ルビー | 80 | 68 | 2.5 | 超硬合金 | 10.2 |
| 3 | M5-∅12 | ATL-4055 | 4 | ルビー | 55 | 43 | 2.5 | 超硬合金 | 8.8 |
| 3 | M5-∅12 | ATL-3591 | 3.5 | ルビー | 91 | 79 | 3 | 超硬合金 | 10.6 |
| 3 | M5-∅12 | ATL-2060 | 2 | ルビー | 60 | 49 | 1.5 | 超硬合金 | 7 |
| 3 | M5-∅12 | ATL-2041 | 2 | ルビー | 41 | 30 | 1.5 | 超硬合金 | 6.7 |
| 3 | M5-∅12 | ATL-3035 | 3 | ルビー | 35 | 24 | 2 | 超硬合金 | 6.7 |
| 3 | M5-∅12 | ATL-1540 | 1.5 | ルビー | 40 | 30 | 1 | 超硬合金 | 6.7 |
| 3 | M5-∅12 | ATL-1528 | 1.5 | ルビー | 28 | 18 | 1 | 超硬合金 | 6.1 |
| 3 | M5-∅12 | ATL-2030 | 2 | ルビー | 30 | 19 | 1.5 | 超硬合金 | 6 |
| 3 | M5-∅12 | ATL-5080 | 5 | ルビー | 80 | 68 | 3.5 | 超硬合金 | 15.7 |
| 3 | M5-∅12 | ATL-5060 | 5 | ルビー | 60 | 48 | 3.5 | 超硬合金 | 14.3 |
| 3 | M5-∅12 | ATL-2035 | 2 | ルビー | 35 | 24 | 1.5 | 超硬合金 | 6.3 |
| 3 | M5-∅12 | ATL-3050 | 3 | ルビー | 50 | 39 | 2 | 超硬合金 | 7.5 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | DS(mm) | DK素材 | 重量（g） |
| 4 | M5-∅12 | ATL-8090-KE | 8 | ルビー | 90 | 76 | 6 | セラミック | 13.5 |
| 4 | M5-∅12 | ATL-80125-KE | 8 | ルビー | 125 | 111 | 6 | セラミック | 14.1 |
| 4 | M5-∅12 | ATL-15090-KE | 15 | ルビー | 90 | 76 | 6 | セラミック | 23.5 |
| 4 | M3-∅4 | TM3-4030-KE | 4 | ルビー | 30 | 23 | 2 | セラミック | 1 |
| 4 | M3-∅4 | TM3-5030-KE | 5 | ルビー | 30 | 23 | 2 | セラミック | 1.1 |
| 4 | M3-∅4 | TM3-3050-KE | 3 | ルビー | 50 | 43 | 2 | セラミック | 1 |
| 4 | M3-∅4 | TM3-5050-KE | 5 | ルビー | 50 | 43 | 2.5 | セラミック | 1.3 |
| 4 | M3-∅4 | TM3-4050-KE | 4 | ルビー | 50 | 43 | 2 | セラミック | 1.2 |
| 4 | M2-∅3 | TM2-5050-KE | 5 | ルビー | 50 | 44 | 2 | セラミック | 1 |
| 4 | M2-∅3 | TM2-4050-KE | 4 | ルビー | 50 | 44 | 2 | セラミック | 0.9 |
| 4 | M2-∅3 | TM2-3050-KE | 3 | ルビー | 50 | 44 | 2 | セラミック | 0.8 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | DS(mm) | DS素材 | 重量（g） |
| 5 | M3-∅4 | TM3-5040 | 5 | ルビー | 40 | 33 | 2 | 超硬合金 | 2.6 |
| 5 | M3-∅4 | TM3-5021 | 5 | ルビー | 21 | 14 | 2 | 超硬合金 | 1.4 |
| 5 | M3-∅4 | TM3-4030 | 4 | ルビー | 30 | 23 | 2 | 超硬合金 | 1.8 |
| 5 | M3-∅4 | TM3-3050 | 3 | ルビー | 50 | 43 | 2 | 超硬合金 | 2.7 |
| 5 | M3-∅4 | TM3-3021 | 3 | ルビー | 21 | 14 | 1.5 | 超硬合金 | 0.9 |
| 5 | M3-∅4 | TM3-2530 | 2.5 | ルビー | 30 | 23 | 1.5 | 超硬合金 | 1.2 |
| 5 | M3-∅4 | TM3-2521 | 2.5 | ルビー | 21 | 14 | 1.5 | 超硬合金 | 0.8 |
| 5 | M3-∅4 | TM3-2040 | 2 | ルビー | 40 | 33 | 1.5 | 超硬合金 | 1.5 |
| 5 | M3-∅4 | TM3-1521 | 1.5 | ルビー | 21 | 14 | 1 | 超硬合金 | 0.8 |
| 5 | M3-∅4 | TM3-6050 | 6 | ルビー | 50 | 43 | 2 | 超硬合金 | 2.9 |
| 5 | M3-∅4 | TM3-5050 | 5 | ルビー | 50 | 43 | 2 | 超硬合金 | 2.8 |
| 5 | M3-∅4 | TM3-3045 | 3 | ルビー | 45 | 38 | 1.5 | 超硬合金 | 1.6 |
| 5 | M3-∅4 | TM3-1515 | 1.5 | ルビー | 15 | 8 | 0.7 | 超硬合金 | 0.7 |
| 5 | M3-∅4 | TM3-4021 | 4 | ルビー | 21 | 14 | 2 | 超硬合金 | 1 |
| 5 | M3-∅4 | TM3-4050 | 4 | ルビー | 50 | 43 | 2 | 超硬合金 | 2.7 |
| 5 | M3-∅4 | TM3-4040 | 4 | ルビー | 40 | 33 | 2 | 超硬合金 | 2.3 |
| 5 | M3-∅4 | TM3-3030 | 3 | ルビー | 30 | 23 | 1.5 | 超硬合金 | 1.3 |
| 5 | M3-∅4 | TM3-2540 | 2.5 | ルビー | 40 | 33 | 1.5 | 超硬合金 | 1.5 |
| 5 | M3-∅4 | TM3-2015 | 2 | ルビー | 15 | 8 | 1 | 超硬合金 | 0.7 |
| 5 | M3-∅4 | TM3-5030 | 5 | ルビー | 30 | 23 | 2 | 超硬合金 | 1.8 |
| 5 | M3-∅4 | TM3-3040 | 3 | ルビー | 40 | 33 | 1.5 | 超硬合金 | 1.6 |
| 5 | M3-∅4 | TM3-6040 | 6 | ルビー | 40 | 33 | 2 | 超硬合金 | 2.6 |
| 5 | M3-∅4 | TM3-6030 | 6 | ルビー | 30 | 23 | 2 | 超硬合金 | 1.9 |
| 5 | M3-∅4 | TM3-2030 | 2 | ルビー | 30 | 23 | 1.5 | 超硬合金 | 1.2 |
| 5 | M3-∅4 | TM3-2021 | 2 | ルビー | 21 | 14 | 1 | 超硬合金 | 0.8 |
| 5 | M3-∅4 | TM3-1010 | 1 | ルビー | 10 | 3 | 0.7 | 超硬合金 | 0.7 |
| 5 | M3-∅4 | TM3-8025 | 8 | ルビー | 25 | 16 | 3 | 超硬合金 | 3.8 |
| 5 | M3-∅4 | TM3-6021 | 6 | ルビー | 21 | 14 | 2 | 超硬合金 | 1.5 |
| 5 | M3-∅4 | TM3-1530-DS1 | 1.5 | ルビー | 30 | 23 | 1 | 超硬合金 | 1 |
| 5 | M2-∅3 | TM2-6020 | 6 | ルビー | 20 | 14 | 2 | 超硬合金 | 1.4 |
| 5 | M2-∅3 | TM2-6010 | 6 | ルビー | 10 | 4 | 2 | 超硬合金 | 1.3 |
| 5 | M2-∅3 | TM2-5020 | 5 | ルビー | 20 | 14 | 2 | 超硬合金 | 1.2 |
| 5 | M2-∅3 | TM2-4040 | 4 | ルビー | 40 | 34 | 2 | 超硬合金 | 2 |
| 5 | M2-∅3 | TM2-3030 | 3 | ルビー | 30 | 24 | 1.5 | 超硬合金 | 1 |
| 5 | M2-∅3 | TM2-2540 | 2.5 | ルビー | 40 | 34 | 1.5 | 超硬合金 | 1.7 |
| 5 | M2-∅3 | TM2-2040 | 2 | ルビー | 40 | 34 | 1.5 | 超硬合金 | 1.4 |
| 5 | M2-∅3 | TM2-2030 | 2 | ルビー | 30 | 24 | 1.5 | 超硬合金 | 0.9 |
| 5 | M2-∅3 | TM2-2020 | 2 | ルビー | 20 | 15 | 1 | 超硬合金 | 0.4 |
| 5 | M2-∅3 | TM2-2015 | 2 | ルビー | 15 | 10 | 1 | 超硬合金 | 0.3 |
| 5 | M2-∅3 | TM2-1510 | 1.5 | ルビー | 10 | 5 | 0.7 | 超硬合金 | 0.3 |
| 5 | M2-∅3 | TM2-1015 | 1 | ルビー | 15 | 10 | 0.7 | 超硬合金 | 0.3 |
| 5 | M2-∅3 | TM2-5050 | 5 | ルビー | 50 | 44 | 2 | 超硬合金 | 2.4 |
| 5 | M2-∅3 | TM2-3010 | 3 | ルビー | 10 | 4 | 1.5 | 超硬合金 | 0.6 |
| 5 | M2-∅3 | TM2-5010 | 3 | ルビー | 10 | 4 | 2 | 超硬合金 | 0.8 |
| 5 | M2-∅3 | TM2-3040 | 3 | ルビー | 40 | 34 | 2 | 超硬合金 | 1.4 |
| 5 | M2-∅3 | TM2-5030 | 5 | ルビー | 30 | 24 | 2 | 超硬合金 | 1.6 |
| 5 | M2-∅3 | TM2-1530 | 1.5 | ルビー | 30 | 25 | 1 | 超硬合金 | 0.4 |
| 5 | M2-∅3 | TM2-4050 | 4 | ルビー | 50 | 44 | 2 | 超硬合金 | 2.4 |
| 5 | M2-∅3 | TM2-4030 | 4 | ルビー | 30 | 24 | 2 | 超硬合金 | 1.6 |
| 5 | M2-∅3 | TM2-3050 | 3 | ルビー | 50 | 44 | 2 | 超硬合金 | 1.8 |
| 5 | M2-∅3 | TM2-2520 | 2.5 | ルビー | 20 | 14 | 1.5 | 超硬合金 | 0.4 |
| 5 | M2-∅3 | TM2-4020 | 4 | ルビー | 20 | 14 | 2 | 超硬合金 | 0.5 |
| 5 | M2-∅3 | TM2-2530 | 2.5 | ルビー | 30 | 24 | 1.5 | 超硬合金 | 1 |
| 5 | M2-∅3 | TM2-1010 | 1 | ルビー | 10 | 5 | 0.7 | 超硬合金 | 0.2 |
| 5 | M2-∅3 | TM2-5040 | 1 | ルビー | 40 | 34 | 2 | 超硬合金 | 2 |
| 5 | M2-∅3 | TM2-2010 | 2 | ルビー | 10 | 5 | 1 | 超硬合金 | 0.3 |
| 5 | M2-∅3 | TM2-4010 | 4 | ルビー | 10 | 4 | 2 | 超硬合金 | 0.7 |
| 5 | M2-∅3 | TM2-3020 | 3 | ルビー | 20 | 14 | 1.5 | 超硬合金 | 0.7 |
| 5 | M2-∅3 | TM2-1520 | 1.5 | ルビー | 20 | 15 | 1 | 超硬合金 | 0.4 |
| 5 | M2-∅3 | TM2-2011.5 | 2 | ルビー | 11.5 | 6.5 | 1.5 | 超硬合金 | 0.3 |
| 5 | M2-∅3 | TM2-2006.5 | 2 | ルビー | 6.5 | 3.5 | 1.5 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-6030 | 6 | ルビー | 30 | 23 | 2 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-6021 | 6 | ルビー | 21 | 14 | 2 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-5040 | 5 | ルビー | 40 | 33 | 2 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-5021 | 5 | ルビー | 21 | 14 | 2 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-5030 | 5 | ルビー | 30 | 23 | 2 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-6040 | 6 | ルビー | 40 | 33 | 2 | 超硬合金 | 0.2 |
| 5 | M2.5-∅4 | TM2.5-4040 | 4 | ルビー | 40 | 33 | 2 | 超硬合金 | 2 |
| 5 | M2.5-∅4 | TM2.5-4030 | 4 | ルビー | 30 | 23 | 2 | 超硬合金 | 1.6 |
| 5 | M2.5-∅4 | TM2.5-3040 | 3 | ルビー | 40 | 33 | 1.5 | 超硬合金 | 2 |
| 5 | M2.5-∅4 | TM2.5-3030 | 3 | ルビー | 30 | 23 | 1.5 | 超硬合金 | 1 |
| 5 | M2.5-∅4 | TM2.5-4021 | 4 | ルビー | 21 | 14 | 2 | 超硬合金 | 0.8 |
| 5 | M2.5-∅4 | TM2.5-2521 | 2.5 | ルビー | 21 | 14 | 1.5 | 超硬合金 | 0.4 |
| 5 | M2.5-∅4 | TM2.5-3021 | 3 | ルビー | 21 | 14 | 1.5 | 超硬合金 | 0.7 |
| 5 | M2.5-∅4 | TM2.5-2540 | 2.5 | ルビー | 40 | 33 | 1.5 | 超硬合金 | 2 |
| 5 | M2.5-∅4 | TM2.5-2530 | 2.5 | ルビー | 30 | 23 | 1.5 | 超硬合金 | 1 |
| 5 | M2.5-∅4 | TM2.5-2030 | 2 | ルビー | 30 | 23 | 1.5 | 超硬合金 | 0.9 |
| 5 | M2.5-∅4 | TM2.5-2021 | 2 | ルビー | 21 | 14 | 1 | 超硬合金 | 0.4 |
| 5 | M2.5-∅4 | TM2.5-2015 | 2 | ルビー | 15 | 8 | 1 | 超硬合金 | 0.3 |
| 5 | M2.5-∅4 | TM2.5-1521 | 1.5 | ルビー | 21 | 14 | 1 | 超硬合金 | 0.4 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | DS(mm) | DS素材 | 重量（g） |
| 6 | M3-∅4 | TM3-DC3050 | 3.05 | ダイヤモンドコーティング | 50 | 43 | 2 | 超硬合金 | 0.9 |
| 6 | M3-∅4 | TM3-DC3021 | 3.05 | ダイヤモンドコーティング | 21 | 14 | 1.5 | 超硬合金 | 0.9 |
| 6 | M3-∅4 | TM3-DC2021 | 2.05 | ダイヤモンドコーティング | 21 | 14 | 1 | 超硬合金 | 0.8 |
| 6 | M2-∅3 | TM2-DC3020 | 3.05 | ダイヤモンドコーティング | 20 | 14 | 1.5 | 超硬合金 | 0.7 |
| 6 | M2-∅3 | TM2-DC2020 | 2.05 | ダイヤモンドコーティング | 20 | 15 | 1 | 超硬合金 | 0.4 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | DS(mm) | DS素材 | 重量（g） | |
| 7 | ネジ山なし | TST-2525 | 2.5 | ルビー | 27.5 | 1.5 | 超硬合金 | 0.7 | |
| 7 | ネジ山なし | TST-13525 | 1.35 | ルビー | 26.35 | 1 | 超硬合金 | 0.3 | |
| 7 | ネジ山なし | TST-1525 | 1.5 | ルビー | 26.5 | 1 | 超硬合金 | 0.31 | |
| 7 | ネジ山なし | TST-2025 | 2 | ルビー | 27 | 1.5 | 超硬合金 | 0.7 | |
| 7 | ネジ山なし | TST-3035(LZ) | 3 | ルビー | 35 | 2 | 超硬合金 | 1.7 |
