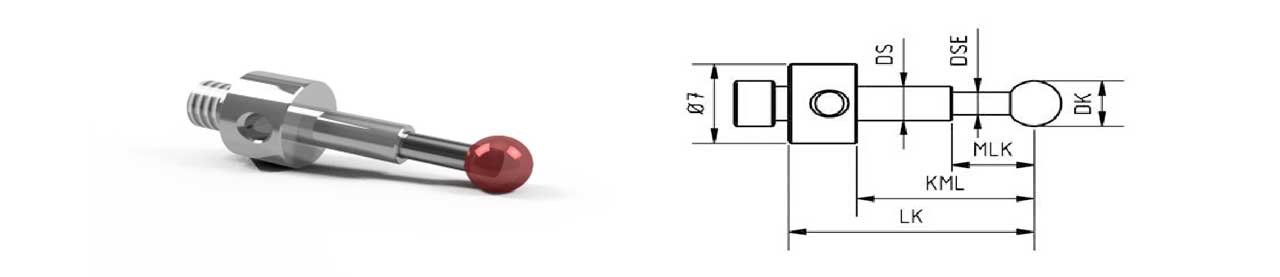

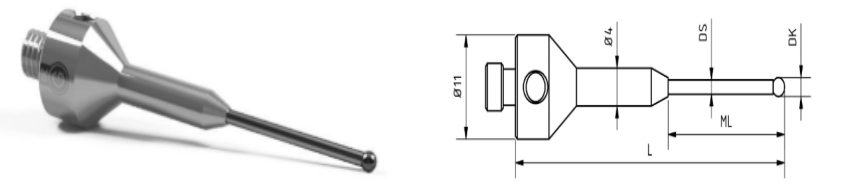

タイプ１

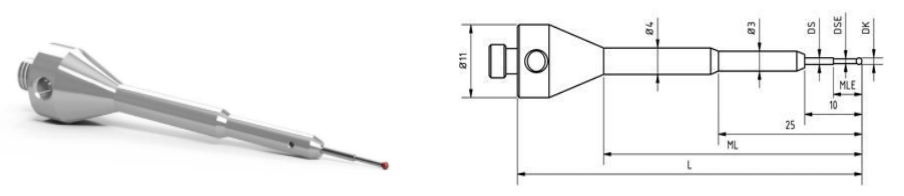

タイプ2

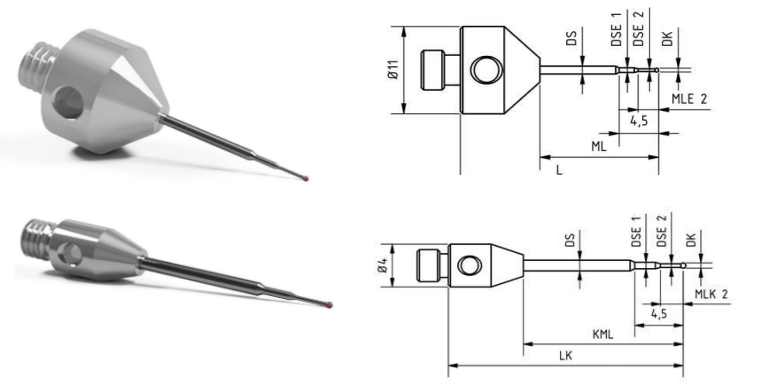

タイプ3

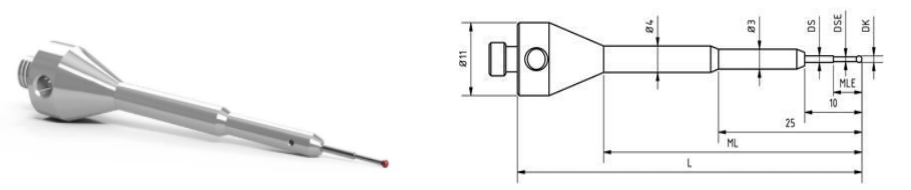

タイプ4

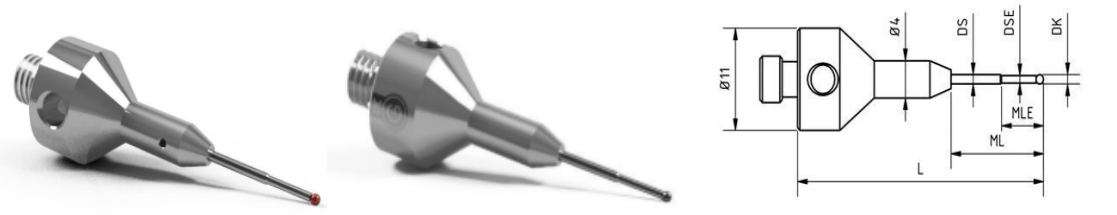

タイプ4

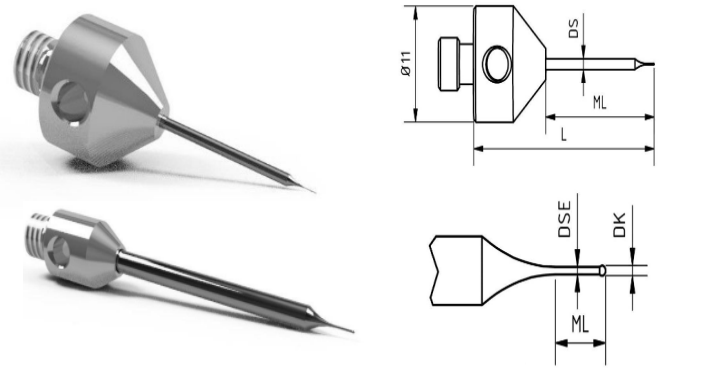

タイプ5

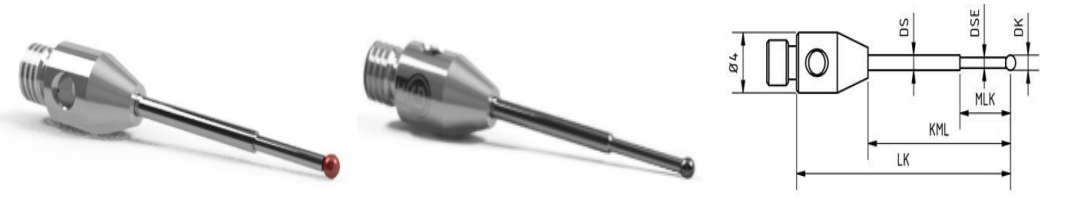

タイプ6

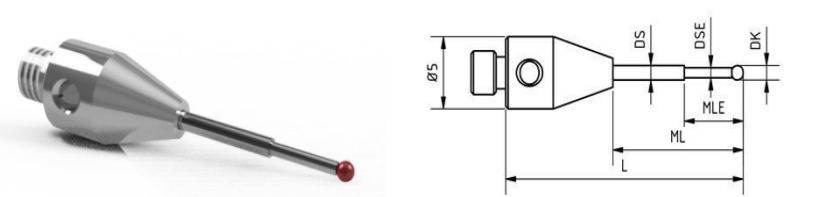

タイプ7
3D座標測定機用マイクロスタイラスは、極めて小さな穴や繊細な輪郭など、非常に小さい形状やアクセスが困難な形状の触覚測定作業向けに特別に開発されました。
真空ろう付けプロセスは、小さなボールの測定に特に効果的で信頼性が高く、堅牢な段付き設計により最大限の安定性を実現しています。
本製品は、ドイツの三次元測定機（CMM）用測定子（スタイラス）および測定アクセサリの専門メーカーである GOEKELER Messtechnik GmbH が開発・製造した高品質な製品です。GOEKELER Messtechnik GmbHは、世界中の多数の大手測定機メーカーおよびエンドユーザーへの豊富な納入実績を有し、高い品質と信頼性で評価されています。
ND精工株式会社は、GOEKELER Messtechnik GmbHの日本正規総代理店として、製品の販売、技術サポート、およびアフターサービスを提供しております。
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M5-∅11 | ASZ-0532 | 0.5 | ルビー | 32 | 12 | 5/2.6 | 1 | 0.6/0.32 | 超硬合金 | 6.5 |
| 1 | M5-∅11 | ASZ-DC1032 | 1.05 | ダイヤモンドコーティング | 32 | 12 | 5.5 | 1 | 0.7 | 超硬合金 | 6.8 |
| 1 | M5-∅11 | ATG-DC1025 | 1.05 | ダイヤモンドコーティング | 25 | 10 | 5.5 | 1 | 0.7 | 超硬合金 | 5.7 |
| 1 | M5-∅11 | ATG-DC1020 | 1.05 | ダイヤモンドコーティング | 20 | 10 | 5.5 | 1 | 0.7 | 超硬合金 | 5.6 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
| 2 | M3-∅4 | TM3-1015 | 1 | ルビー | 15 | 8 | 5 | 1 | 0.7 | 超硬合金 | 0.7 |
| 2 | M3-∅4 | TM3-0822 | 0.8 | ルビー | 22 | 15 | 4.6 | 1 | 0.5 | 超硬合金 | 0.7 |
| 2 | M3-∅4 | TM3-1021 | 1 | ルビー | 21 | 14 | 5 | 1 | 0.7 | 超硬合金 | 0.7 |
| 2 | M3-∅4 | TM3-1530 | 1.5 | ルビー | 30 | 23 | 8 | 1.5 | 1 | 超硬合金 | 1.2 |
| 2 | M3-∅4 | TM3-1030 | 1 | ルビー | 30 | 23 | 5 | 1.5 | 0.7 | 超硬合金 | 1.2 |
| 2 | M3-∅4 | TM3-0622 | 0.6 | ルビー | 22 | 15 | 4 | 1 | 0.4 | 超硬合金 | 0.7 |
| 2 | M2-∅3 | TM2-0810 | 0.8 | ルビー | 10 | 5 | 4.6 | 1 | 0.5 | 超硬合金 | 0.1 |
| 2 | M2-∅3 | TM2-0710 | 0.7 | ルビー | 10 | 5 | 4 | 1 | 0.5 | 超硬合金 | 0.1 |
| 2 | M2-∅3 | TM2-1020 | 1 | ルビー | 20 | 15 | 5 | 1 | 0.7 | 超硬合金 | 0.4 |
| 2 | M2-∅3 | TM2-0610 | 0.6 | ルビー | 10 | 5 | 4 | 1 | 0.4 | 超硬合金 | 0.1 |
| 2 | M3-∅4 | TM-DC1021 | 1.05 | ダイヤモンドコーティング | 21 | 14 | 5 | 1 | 0.7 | 超硬合金 | 0.7 |
| 2 | M2-∅3 | TM2-DC1020 | 1.05 | ダイヤモンドコーティング | 20 | 15 | 5 | 1 | 0.7 | 超硬合金 | 0.4 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | MLK(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
| 3 | M3-∅5 | 12112307(XXTに類似） | 1 | ルビー | 20 | 11 | 5.5 | 1 | 0.7 | 超硬合金 | 0.7 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
| 4 | M5-∅11 | ASG-0560 | 0.5 | ルビー | 60 | 45 | 2.6 | 1 | 0.3 | 超硬合金 | 10.1 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
| 5 | M5-∅11 | ASZ-DC2044 | 2.05 | ダイヤモンドコーティング | 44 | 19 | 1.5 | 超硬合金 | 8 | ||
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
| 6 | M5-∅11 | ATG-0525 | 0.5 | ルビー | 25 | 15 | 4.5/2.6 | 1 | 0.6/0.32 | 超硬合金 | 5.6 |
| 6 | M5-∅11 | ATG-0225 | 0.2 | ルビー | 25 | 15 | 4.5/1 | 1 | 0.5/0.17 | 超硬合金 | 5.6 |
| 6 | M3-∅4 | TM3-0522 | 0.5 | ルビー | 22 | 15 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.7 |
| 6 | M3-∅4 | TM3-0222 | 0.2 | ルビー | 22 | 15 | 4.5/0.9 | 1 | 0.5/0.17 | 超硬合金 | 0.7 |
| 6 | M3-∅4 | TM3-0322 | 0.3 | ルビー | 22 | 15 | 4.5/1.1 | 1 | 0.5/0.23 | 超硬合金 | 0.7 |
| 6 | M2-∅3 | TM2-0520 | 0.5 | ルビー | 20 | 15 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.4 |
| 6 | M2-∅3 | TM2-0510 | 0.5 | ルビー | 10 | 5 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.1 |
| 6 | M2-∅3 | TM2-0310 | 0.3 | ルビー | 10 | 5 | 4.5/1.1 | 1 | 0.5/0.32 | 超硬合金 | 0.1 |
| 6 | M2-∅3 | TM2-0315 | 0.3 | ルビー | 10 | 5 | 4.5/1.1 | 1 | 0.5/0.23 | 超硬合金 | 0.2 |
| 6 | M2-∅3 | TM2-0515 | 0.5 | ルビー | 15 | 10 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.2 |
| 6 | M2-∅3 | TM2-0220 | 0.2 | ルビー | 20 | 15 | 4.5/0.9 | 1 | 0.5/0.17 | 超硬合金 | 0.4 |
| 6 | M2-∅3 | TM2-0320 | 0.3 | ルビー | 20 | 15 | 4.5/1.1 | 1 | 0.5/0.23 | 超硬合金 | 0.4 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
| 7 | M5-∅11 | ATG-01525 | 0.15 | 超硬合金 | 25 | 15 | 1 | 1 | 0.11 | 超硬合金 | 5.6 |
| 7 | M3-∅3 | TM3-01522 | 0.15 | 超硬合金 | 22 | 15 | 1 | 1 | 0.11 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-00822 | 0.08 | 超硬合金 | 22 | 15 | 1 | 1 | 0.06 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-01022 | 0.1 | 超硬合金 | 22 | 15 | 1 | 1 | 0.07 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-01522 | 0.15 | 超硬合金 | 22 | 15 | 1 | 1 | 0.11 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-01222 | 0.12 | 超硬合金 | 22 | 15 | 1 | 1 | 0.09 | 超硬合金 | 0.7 |
| 7 | M2-∅3 | TM2-01520 | 0.15 | 超硬合金 | 20 | 15 | 1 | 1 | 0.11 | 超硬合金 | 0.4 |
| 7 | M2-∅3 | TM2-00820 | 0.08 | 超硬合金 | 20 | 15 | 1 | 1 | 0.06 | 超硬合金 | 0.4 |
| 7 | M2-∅3 | TM2-01020 | 0.1 | 超硬合金 | 20 | 15 | 1 | 1 | 0.07 | 超硬合金 | 0.4 |
| 7 | M2-∅3 | TM2-01220 | 0.12 | 超硬合金 | 20 | 15 | 1 | 1 | 0.09 | 超硬合金 | 0.4 |
