輪郭用触針汎用測定用　CONTOUR STYLI

形状、表面、輪郭測定に関する標準的な製品群に加え、お客様の仕様に正確に合わせたカスタマイズソリューションも開発可能です。

本製品は、ドイツの三次元測定機（CMM）用測定子（スタイラス）および測定アクセサリの専門メーカーである GOEKELER Messtechnik GmbH が開発・製造した高品質な製品です。GOEKELER Messtechnik GmbHは、世界中の多数の大手測定機メーカーおよびエンドユーザーへの豊富な納入実績を有し、高い品質と信頼性で評価されています。

ND精工株式会社は、GOEKELER Messtechnik GmbHの日本正規総代理店として、製品の販売、技術サポート、およびアフターサービスを提供しております。

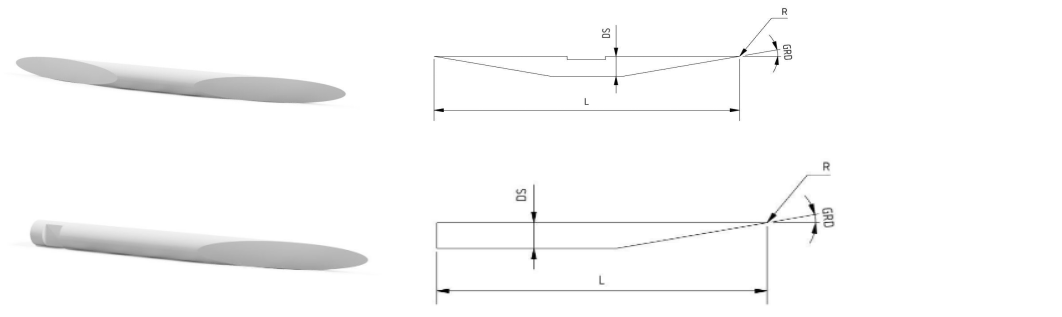

種類	型番	L(mm)	DS(mm)	DS素材	アルファ	R	重量（g）
輪郭	100.802	28	3	超硬合金	11	0.025	2.2
輪郭	100.801	38	3	超硬合金	11	0.025	2.9
輪郭	100.800	50	3	超硬合金	11	0.025	3.75
輪郭	100.602	21	2	超硬合金	11	0.025	1
輪郭	100.600	60	3	超硬合金	11	0.025	4.5
輪郭	100.500	52	3	超硬合金	11	0.02	3.9
輪郭	100.803	20	3	超硬合金	11	0.025	1.5
輪郭	100.601	34	3	超硬合金	11	0.025	2.5
輪郭	100.508	42	3	超硬合金	11	0.02	3
輪郭	100.502	21	3	超硬合金	11	0.02	1.5
輪郭	100.501	32	3	超硬合金	11	0.02	2.3
輪郭	100.400	59	3.5	超硬合金	12	0.025	7
輪郭	100.401	33	3.5	超硬合金	12	0.025	4
輪郭	100.402	20.5	3.5	超硬合金	12	0.025	2.5

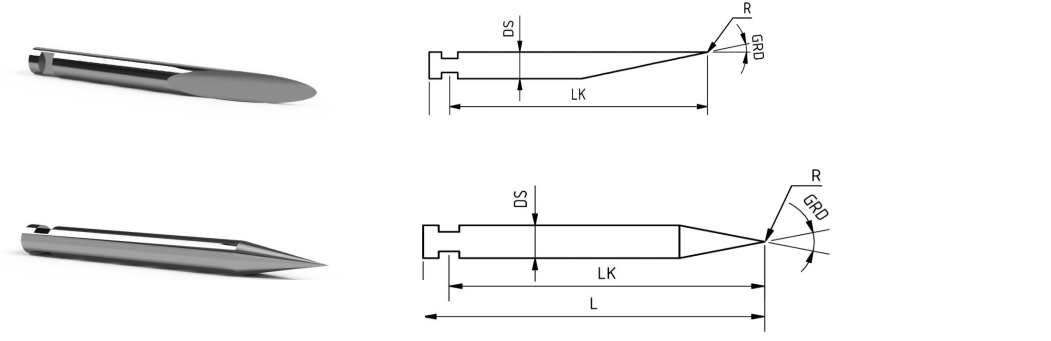

種類	型番	L(mm)	DS(mm)	DS素材	アルファ	R	重量（g）
円錐形	100.408	20.5	3.5	超硬合金	24	0.025	1.8
円錐形	100.407	33	3.5	超硬合金	24	0.025	2.9
円錐形	100.406	59	3.5	超硬合金	24	0.025	5.2
種類	型番	L(mm)	DS(mm)	DS素材	アルファ	R	重量（g）
輪郭	100.911D-CS	33	2.5	セラミック	12	0.025	1.3
輪郭	100.933D-CS	18	1.5	セラミック	14	0.025	0.7
種類	型番	L(mm)	DS(mm)	DS素材	アルファ	R	重量（g）
輪郭	100.913-D	10	1	超硬合金	19	0.025	0.9
種類	型番	L(mm)	DS(mm)	DS素材	アルファ	R	重量（g）
輪郭	100.803-CS	20	3	セラミック	11	0.025	0.9
輪郭	100.601-CS	34	3	セラミック	11	0.025	1.7
輪郭	100.503-CS	6	1	セラミック	20	0.02	0.4
輪郭	100.802-CS	28	3	セラミック	11	0.025	1.4
輪郭	100.508-CS	42	3	セラミック	11	0.02	1.8
輪郭	100.502-CS	21	3	セラミック	11	0.02	0.9
輪郭	100.402-CS	20.5	3.5	セラミック	12	0.025	1
輪郭	100.400-CS	59	3.5	セラミック	12	0.025	3
輪郭	100.501-CS	32	3	セラミック	11	0.02	1.4
輪郭	100.401-CS	33	3.5	セラミック	12	0.02	2
輪郭	100.403-CS	6	1	セラミック	19	0.025	0.3
種類	型番	L(mm)	DS(mm)	DS素材	アルファ	R	重量（g）
輪郭	100.403	6	1	超硬合金	19	0.025	0.7
