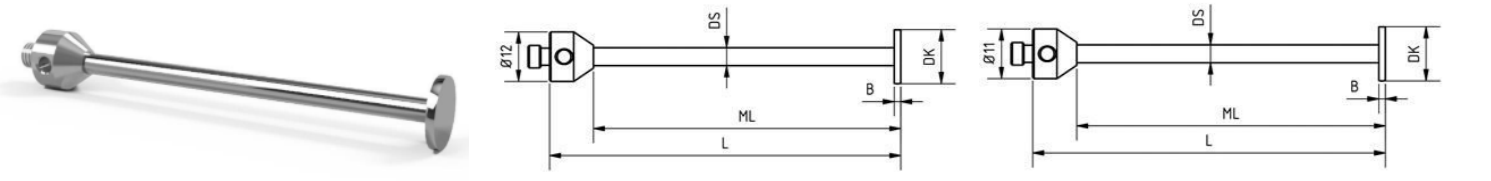

ディスクスタイラス

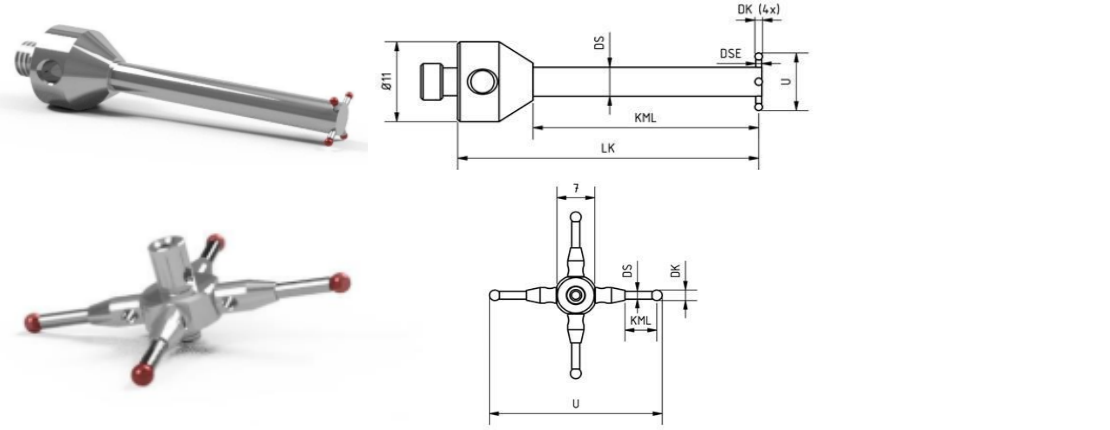

スタースタイラス

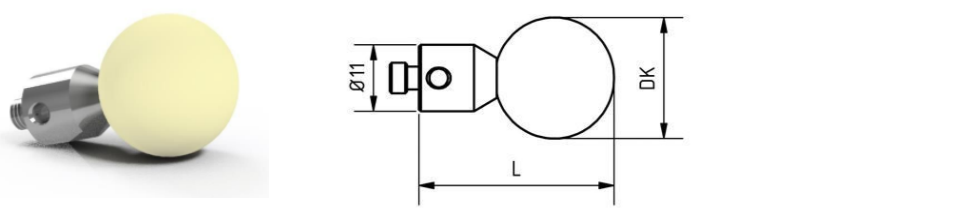

セラミックボール
本製品は、ドイツの三次元測定機（CMM）用測定子（スタイラス）および測定アクセサリの専門メーカーである GOEKELER Messtechnik GmbH が開発・製造した高品質な製品です。GOEKELER Messtechnik GmbHは、世界中の多数の大手測定機メーカーおよびエンドユーザーへの豊富な納入実績を有し、高い品質と信頼性で評価されています。
ND精工株式会社は、GOEKELER Messtechnik GmbHの日本正規総代理店として、製品の販売、技術サポート、およびアフターサービスを提供しております。
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M5-∅11 | ASZ-0532 | 0.5 | ルビー | 32 | 12 | 5/2.6 | 1 | 0.6/0.32 | 超硬合金 | 6.5 |
| 1 | M5-∅11 | ASZ-DC1032 | 1.05 | ダイヤモンドコーティング | 32 | 12 | 5.5 | 1 | 0.7 | 超硬合金 | 6.8 |
| 1 | M5-∅11 | ATG-DC1025 | 1.05 | ダイヤモンドコーティング | 25 | 10 | 5.5 | 1 | 0.7 | 超硬合金 | 5.7 |
| 1 | M5-∅11 | ATG-DC1020 | 1.05 | ダイヤモンドコーティング | 20 | 10 | 5.5 | 1 | 0.7 | 超硬合金 | 5.6 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
| 2 | M3-∅4 | TM3-1015 | 1 | ルビー | 15 | 8 | 5 | 1 | 0.7 | 超硬合金 | 0.7 |
| 2 | M3-∅4 | TM3-0822 | 0.8 | ルビー | 22 | 15 | 4.6 | 1 | 0.5 | 超硬合金 | 0.7 |
| 2 | M3-∅4 | TM3-1021 | 1 | ルビー | 21 | 14 | 5 | 1 | 0.7 | 超硬合金 | 0.7 |
| 2 | M3-∅4 | TM3-1530 | 1.5 | ルビー | 30 | 23 | 8 | 1.5 | 1 | 超硬合金 | 1.2 |
| 2 | M3-∅4 | TM3-1030 | 1 | ルビー | 30 | 23 | 5 | 1.5 | 0.7 | 超硬合金 | 1.2 |
| 2 | M3-∅4 | TM3-0622 | 0.6 | ルビー | 22 | 15 | 4 | 1 | 0.4 | 超硬合金 | 0.7 |
| 2 | M2-∅3 | TM2-0810 | 0.8 | ルビー | 10 | 5 | 4.6 | 1 | 0.5 | 超硬合金 | 0.1 |
| 2 | M2-∅3 | TM2-0710 | 0.7 | ルビー | 10 | 5 | 4 | 1 | 0.5 | 超硬合金 | 0.1 |
| 2 | M2-∅3 | TM2-1020 | 1 | ルビー | 20 | 15 | 5 | 1 | 0.7 | 超硬合金 | 0.4 |
| 2 | M2-∅3 | TM2-0610 | 0.6 | ルビー | 10 | 5 | 4 | 1 | 0.4 | 超硬合金 | 0.1 |
| 2 | M3-∅4 | TM-DC1021 | 1.05 | ダイヤモンドコーティング | 21 | 14 | 5 | 1 | 0.7 | 超硬合金 | 0.7 |
| 2 | M2-∅3 | TM2-DC1020 | 1.05 | ダイヤモンドコーティング | 20 | 15 | 5 | 1 | 0.7 | 超硬合金 | 0.4 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | MLK(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
| 3 | M3-∅5 | 12112307(XXTに類似） | 1 | ルビー | 20 | 11 | 5.5 | 1 | 0.7 | 超硬合金 | 0.7 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
| 4 | M5-∅11 | ASG-0560 | 0.5 | ルビー | 60 | 45 | 2.6 | 1 | 0.3 | 超硬合金 | 10.1 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
| 5 | M5-∅11 | ASZ-DC2044 | 2.05 | ダイヤモンドコーティング | 44 | 19 | 1.5 | 超硬合金 | 8 | ||
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
| 6 | M5-∅11 | ATG-0525 | 0.5 | ルビー | 25 | 15 | 4.5/2.6 | 1 | 0.6/0.32 | 超硬合金 | 5.6 |
| 6 | M5-∅11 | ATG-0225 | 0.2 | ルビー | 25 | 15 | 4.5/1 | 1 | 0.5/0.17 | 超硬合金 | 5.6 |
| 6 | M3-∅4 | TM3-0522 | 0.5 | ルビー | 22 | 15 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.7 |
| 6 | M3-∅4 | TM3-0222 | 0.2 | ルビー | 22 | 15 | 4.5/0.9 | 1 | 0.5/0.17 | 超硬合金 | 0.7 |
| 6 | M3-∅4 | TM3-0322 | 0.3 | ルビー | 22 | 15 | 4.5/1.1 | 1 | 0.5/0.23 | 超硬合金 | 0.7 |
| 6 | M2-∅3 | TM2-0520 | 0.5 | ルビー | 20 | 15 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.4 |
| 6 | M2-∅3 | TM2-0510 | 0.5 | ルビー | 10 | 5 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.1 |
| 6 | M2-∅3 | TM2-0310 | 0.3 | ルビー | 10 | 5 | 4.5/1.1 | 1 | 0.5/0.32 | 超硬合金 | 0.1 |
| 6 | M2-∅3 | TM2-0315 | 0.3 | ルビー | 10 | 5 | 4.5/1.1 | 1 | 0.5/0.23 | 超硬合金 | 0.2 |
| 6 | M2-∅3 | TM2-0515 | 0.5 | ルビー | 15 | 10 | 4.5/2.3 | 1 | 0.6/0.32 | 超硬合金 | 0.2 |
| 6 | M2-∅3 | TM2-0220 | 0.2 | ルビー | 20 | 15 | 4.5/0.9 | 1 | 0.5/0.17 | 超硬合金 | 0.4 |
| 6 | M2-∅3 | TM2-0320 | 0.3 | ルビー | 20 | 15 | 4.5/1.1 | 1 | 0.5/0.23 | 超硬合金 | 0.4 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | L(mm) | ML(mm) | MLE(mm) | DS(mm) | DSE(mm) | DK素材 | 重量（g） |
| 7 | M5-∅11 | ATG-01525 | 0.15 | 超硬合金 | 25 | 15 | 1 | 1 | 0.11 | 超硬合金 | 5.6 |
| 7 | M3-∅3 | TM3-01522 | 0.15 | 超硬合金 | 22 | 15 | 1 | 1 | 0.11 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-00822 | 0.08 | 超硬合金 | 22 | 15 | 1 | 1 | 0.06 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-01022 | 0.1 | 超硬合金 | 22 | 15 | 1 | 1 | 0.07 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-01522 | 0.15 | 超硬合金 | 22 | 15 | 1 | 1 | 0.11 | 超硬合金 | 0.7 |
| 7 | M3-∅3 | TM3-01222 | 0.12 | 超硬合金 | 22 | 15 | 1 | 1 | 0.09 | 超硬合金 | 0.7 |
| 7 | M2-∅3 | TM2-01520 | 0.15 | 超硬合金 | 20 | 15 | 1 | 1 | 0.11 | 超硬合金 | 0.4 |
| 7 | M2-∅3 | TM2-00820 | 0.08 | 超硬合金 | 20 | 15 | 1 | 1 | 0.06 | 超硬合金 | 0.4 |
| 7 | M2-∅3 | TM2-01020 | 0.1 | 超硬合金 | 20 | 15 | 1 | 1 | 0.07 | 超硬合金 | 0.4 |
| 7 | M2-∅3 | TM2-01220 | 0.12 | 超硬合金 | 20 | 15 | 1 | 1 | 0.09 | 超硬合金 | 0.4 |
