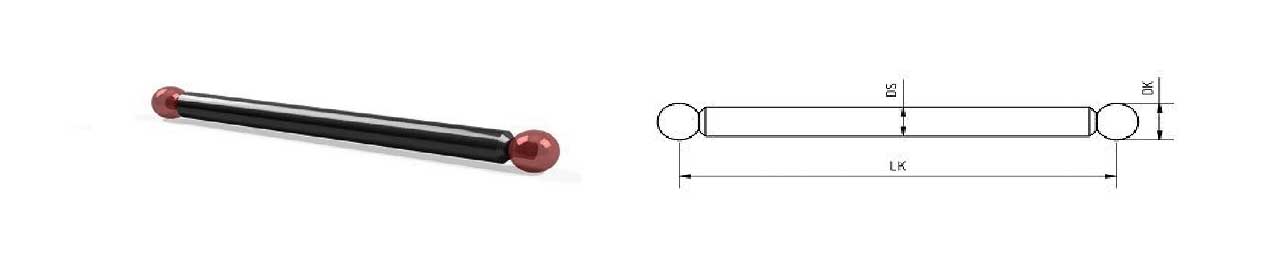

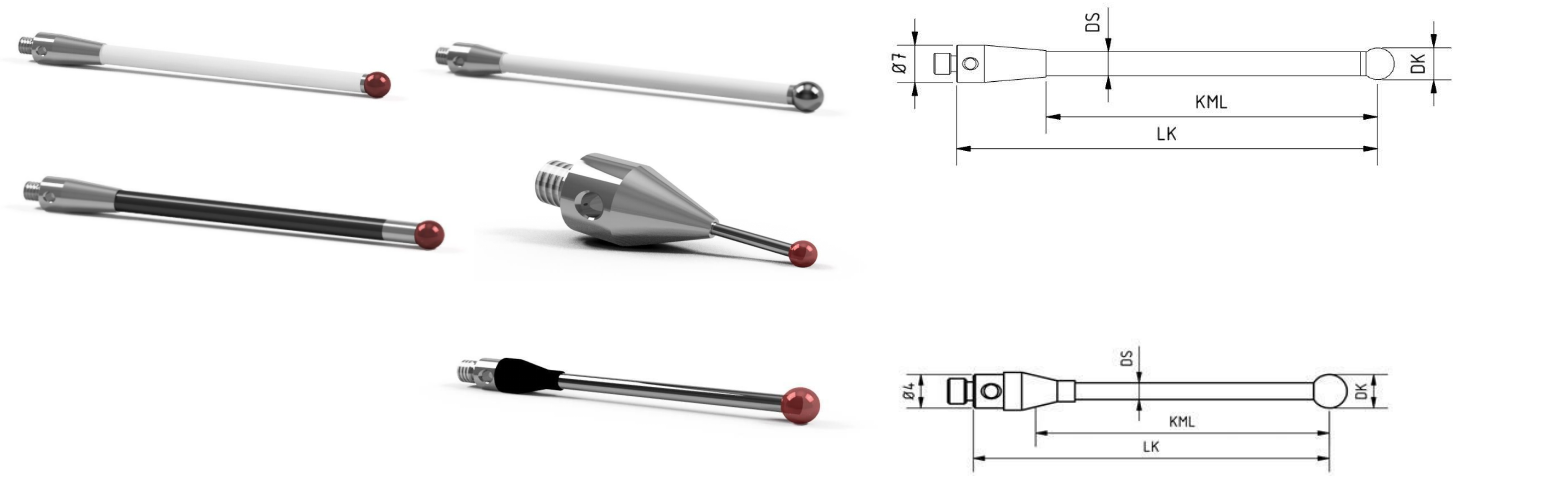

ストレートシャフト

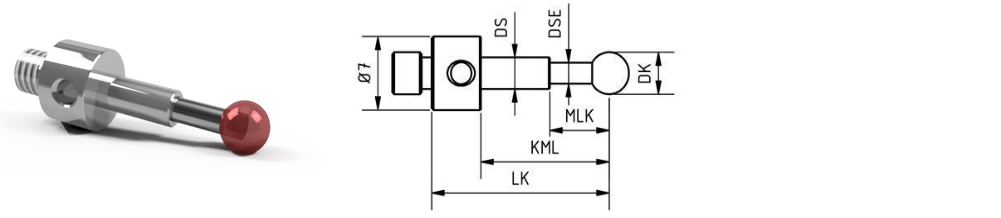

段付きシャフト
工作機械用スタイラスは、CNCマシニングセンターや旋盤で使用でき、ワークピースの測定や個々の製造工程のチェックに利用できます。
本製品は、ドイツの三次元測定機（CMM）用測定子（スタイラス）および測定アクセサリの専門メーカーである GOEKELER Messtechnik GmbH が開発・製造した高品質な製品です。GOEKELER Messtechnik GmbHは、世界中の多数の大手測定機メーカーおよびエンドユーザーへの豊富な納入実績を有し、高い品質と信頼性で評価されています。
ND精工株式会社は、GOEKELER Messtechnik GmbHの日本正規総代理店として、製品の販売、技術サポート、およびアフターサービスを提供しております。
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | MLK(mm) | DS(mm) | DSE(mm) | DS素材 | 重量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 段付きシャフト | ∅7 | TM4-4018 | 4 | ルビー | 18 | 13 | 6 | 3 | 2 | 超硬合金 | 2.5 |
| 段付きシャフト | ∅7 | TM4-3018.5 | 3 | ルビー | 18.5 | 13.5 | 6.5 | 2.5 | 1.5 | 超硬合金 | 2.1 |
| 段付きシャフト | ∅7 | TM41019.5 | 1 | ルビー | 19.5 | 7.5 | 5 | 1 | 0.7 | 超硬合金 | 2.6 |
| 段付きシャフト | ∅7 | TM4-5030 | 5 | ルビー | 30 | 25 | 18 | 3.7 | 2 | 超硬合金 | 3.2 |
| 段付きシャフト | ∅7 | TM4-5017.5 | 5 | ルビー | 17.5 | 13.5 | 6.5 | 3.7 | 2 | 超硬合金 | 2.5 |
| 段付きシャフト | ∅7 | TM4-5020 | 5 | ルビー | 20 | 15 | 8 | 3.7 | 2 | 超硬合金 | 2.7 |
| 段付きシャフト | ∅7 | TM4-6017 | 6 | ルビー | 17 | 12 | 5 | 4 | 2 | 超硬合金 | 2.6 |
| タイプ | 規格 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | / | DS(mm) | / | DK素材 | 重量（g） |
| ストレートシャフト | M4-∅7 | TM4-5050-KE | 5 | ルビー | 50 | 38 | / | 4 | / | セラミック | 4 |
| ストレートシャフト | M4-∅7 | TM4-5075-KE | 5 | ルビー | 75 | 63 | / | 4 | / | セラミック | 4 |
| ストレートシャフト | M4-∅7 | TM4-50100-KE | 5 | ルビー | 100 | 88 | / | 4 | / | セラミック | 5.9 |
| ストレートシャフト | M4-∅7 | TM4-60100-KE | 6 | ルビー | 100 | 84 | / | 4.5 | / | セラミック | 6 |
| ストレートシャフト | M4-∅7 | TM4-60150-KE | 6 | ルビー | 150 | 134 | / | 4.5 | / | セラミック | 6g |
| ストレートシャフト | M4-∅7 | TM4-6075-KE | 6 | ルビー | 75 | 59 | / | 4.5 | / | セラミック | 6 |
| ストレートシャフト | M4-∅7 | TM4-8075-KE | 8 | ルビー | 75 | 59 | / | 4.5 | / | セラミック | 4.8 |
| ストレートシャフト | M4-∅7 | TM4-8050-KE | 8 | ルビー | 50 | 34 | / | 4.5 | / | セラミック | 4.8 |
| ストレートシャフト | M4-∅7 | TM4-80100-KE | 8 | ルビー | 100 | 84 | / | 4.5 | / | セラミック | 6.3 |
| ストレートシャフト | M4-∅7 | TM4-6050-KE | 6 | ルビー | 50 | 34 | / | 4.5 | / | セラミック | 4.1 |
| ストレートシャフト | M4-∅7 | 19082306 | 7 | 超硬合金 | 150 | 143 | / | 4 | / | セラミック | 8.2 |
| ストレートシャフト | M4-∅7 | 19082302 | 6 | 超硬合金 | 40 | 28 | / | 4 | / | セラミック | 7.2 |
| ストレートシャフト | M4-∅7 | 19082301 | 6 | 超硬合金 | 35 | 23 | / | 4 | / | セラミック | 7.2 |
| ストレートシャフト | M4-∅7 | 12022103 | 10 | 超硬合金 | 100 | 88 | / | 4 | / | セラミック | 13.3 |
| ストレートシャフト | M4-∅7 | 19082303 | 6 | 超硬合金 | 45 | 33 | / | 4 | / | セラミック | 7.2 |
| ストレートシャフト | M4-∅7 | 19082304 | 6 | 超硬合金 | 100 | 88 | / | 4 | / | セラミック | 7.2 |
| ストレートシャフト | M4-∅7 | 14101701 | 7 | 超硬合金 | 70 | 58 | / | 4 | / | セラミック | 8.2 |
| ストレートシャフト | M4-∅7 | 19082305 | 7 | 超硬合金 | 125 | 113 | / | 4 | / | セラミック | 8.2 |
| ストレートシャフト | M4-∅7 | TM4-6050-OC | 6 | ルビー | 50 | 34 | / | 4.5 | / | カーボン | - |
| ストレートシャフト | M4-∅7 | TM4-60100-OC | 6 | ルビー | 100 | 84 | / | 4.5 | / | カーボン | 6 |
| ストレートシャフト | M4-∅7 | TM4-60150-OC | 6 | ルビー | 150 | 134 | / | 4.5 | / | カーボン | 4.8 |
| ストレートシャフト | M4-∅7 | TM4-60200-OC | 6 | ルビー | 200 | 184 | / | 4.5 | / | カーボン | 6.3 |
| ストレートシャフト | M4-∅7 | TM4-8016 | 8 | ルビー | 16 | 4 | / | 3 | / | 超硬合金 | 3.6 |
| ストレートシャフト | M4-∅7 | TM4-2019 | 2 | ルビー | 19 | 7 | / | 1 | / | 超硬合金 | 2.6 |
| タイプ | 種類 | 型番 | DK(mm) | DK素材 | LK(mm) | KML(mm) | / | DS(mm) | / | DK素材 | 重量（g） |
| ストレートシャフト | M3-∅4 | TM3-4021-HDH | 4 | ルビー | 21 | 14 | / | 2 | / | 超硬合金 | 1 |
| ストレートシャフト | M3-∅4 | TM3-3021-HDH | 3 | ルビー | 21 | 14 | / | 1.5 | / | 超硬合金 | 1 |
| ストレートシャフト | M3-∅4 | TM3-8040-HDH | 8 | ルビー | 40 | 31 | / | 3 | / | 超硬合金 | 2.7 |
| ストレートシャフト | M3-∅4 | TM3-4040-HDH | 4 | ルビー | 40 | 33 | / | 2 | / | 超硬合金 | 2.6 |
| ストレートシャフト | M3-∅4 | TM3-2021-HDH | 2 | ルビー | 21 | 14 | / | 1 | / | 超硬合金 | 0.9 |
| ストレートシャフト | M3-∅4 | TM3-1021-HDH | 1 | ルビー | 21 | 14 | / | 1 | / | 超硬合金 | 0.7 |
